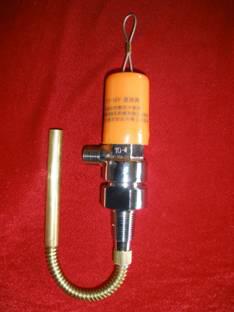

YY-SFF-Ⅰ/Ⅱ速放閥

 使用說明書

寧波市鄞州液壓機械有限公司

      YY-SFF-Ⅰ/Ⅱ速放閥裝配使用說明書

    經充氣試驗YY-SFF-Ⅰ/Ⅱ速放閥，需重新使用；或者在救生筏站檢修時，需按以下方法重新裝配方可使用：

一、將卸掉下閥體后的操作頭組件，擰開彈力座與上閥體之間的螺紋，拿出撞針、彈簧清潔清理擦干后，仔細檢查各零部件，確保完好無損后，重新更換撞針上的密封圈（φ8×1），彈力座上的密封圈（φ25×1.9），重新裝入，然后扳緊（力矩大于100N.m）彈力座與上閥體之間的螺紋。

二、把裝配專用工具擰在已經裝配好的上閥體M30螺紋上，擰緊后，扳動扳手到底，使上閥體上的撞針向上升到最高位置，再重新裝入新的不銹鋼鋼珠到撞針頂部孔中，放好密封圈（φ14×2）然后安上拉索，按緊，再把扳手恢復原狀，擰出裝配工具，裝上保護套即可。

三、裝配好后必須重新進行試驗，其啟動力應保證80N至150N范圍內，合格后裝上橡膠保護套。

四、將下閥體固定住，用扭力扳手（50至60N.m）的力將螺塞裝入下閥體，然后將吸管與下閥體螺紋連接好。

五、上、下閥體安裝力矩不大于100N.m。

六、閥體--鋼瓶安裝力矩不大于150N.m。

注意：為了保證產品的可靠使用性能，各救生筏筏站在每次救生筏檢修時必須更換以下配件：1、拉索組合；2、φ8×1、φ2.5×1.9和φ14×2密封圈，3、橡膠保護套（如保險扣已破壞）；4、鋼珠。并建議使用原生產廠提供配件。
